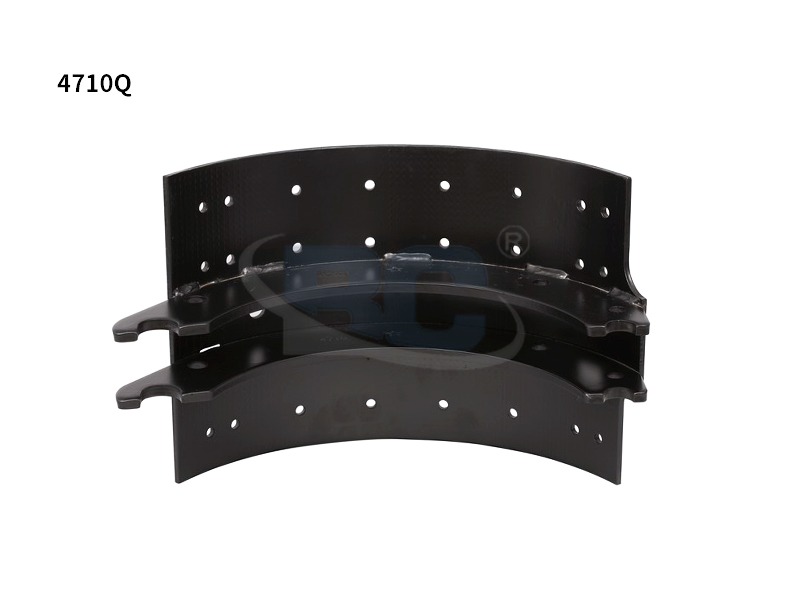

4710Q remschoen: specificaties, montage- en installatiehandleiding

Wat het 4710Q-onderdeelnummer betekent

De 4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 — Identificeert de breedtecategorie van het schoenplatform. In de standaardcodering heeft deze voorvoegselgroep betrekking op schoenen die zijn ontworpen voor het 5 inch (127 mm) brede remtrommelvlak, wat de dominante breedte is op standaard tandemaandrijfassen en aanhangerassen in Noord-Amerikaanse toepassingen.
• 10 — Identificeert de trommeldiametercategorie. Dit komt overeen met de trommeldiameter van 16,5 inch (419 mm) - de universele standaard voor klasse 7 en klasse 8 vrachtwagen- en trailerassen in Noord-Amerika. Deze diameter is sinds het midden van de 20e eeuw de overheersende maat en blijft de standaard op basis waarvan alle vervangende onderdelen worden aangeschaft.
• Q — De SAE J661-frictiecode-aanduiding. De Q-code identificeert een wrijvingsvoering met een specifiek wrijvingscoëfficiënt en warmteprestatiebereik. Onder J661 komt elke letter overeen met een getest coëfficiëntbereik: Q valt in de normale wrijvingscategorie (wrijvingscoëfficiënt 0,35–0,45) , uitgebalanceerd voor zowel koude als warme remprestaties onder zware bedrijfsvoertuigbelasting.

De kruisverwijzingsnummers voor de 4710Q variëren per fabrikant. Dezelfde samenstelling kan voorkomen in leverancierscatalogi als Meritor 4710Q, Gunite 4710Q, Haldex 4710Q, of onder OEM-onderdeelnummers van Hendrickson, Dana Spicer en OEM's van assen. Controleer altijd de lijfdikte, schoentafelboog en bevestigingsmethode voor de voering (gelijmd versus geklonken) aan de hand van de originele uitrustingsspecificatie voordat u bij een nieuwe leverancier bestelt, aangezien variaties in afmetingen tussen gieterijen de speling tussen trommel en voering en de compatibiliteit van de afstellers kunnen beïnvloeden.

Technische specificaties remschoen 4710Q

De following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

Voertuig- en astoepassingen voor de 4710Q

De 4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• Opleggerassen: Standaarduitrusting op de meeste koppelschotels, koeltrailers en diepladers met Hendrickson-, SAF-Holland- en Dexter-assamenstellen. De 4710Q past op zowel voorloop- als sleepschoenposities op S-cam funderingsremmen in deze asfamilies.
• Klasse 8 tractoraandrijfassen: Gebruikt op tandemassen achter uit de Meritor RS-serie - een van de meest voorkomende aandrijfassen van klasse 8 - evenals op de Dana Spicer DS-serie en ArvinMeritor piepgedempte varianten. De schoen is geschikt voor zowel primaire als secundaire posities.
• Middelzware vrachtwagens (klasse 6–7): Trommelremsystemen op de achteras op vrachtwagens uit de International MV-serie, Freightliner M2 en Kenworth T270/T370 waarbij de trommeldiameter van 16,5 inch is gespecificeerd. Voorastoepassingen op vrachtwagens van klasse 8 gebruiken een andere trommelbreedte (7 of 8 inch) en vereisen een ander schoennummer.
• Bussen en touringcars: Trommelremmen op de achteras op transit- en touringcarplatforms met standaard Meritor/ZF-asconfiguraties, waarbij de trommeldiameter en schoenbreedte overeenkomen met de specificatie van de 4710-familie.
• Bouw- en beroepsuitrusting: Dumptrucks, betonmixers en kraanwagens met tandem-achterassen volgens snelwegspecificaties en 16,5-inch trommels. Opmerking: beroepsmatige toepassingen voor zwaar gebruik kunnen een wrijvingsvoering van hogere kwaliteit vereisen dan de standaard Q-code - raadpleeg de toepassingsgids van de wrijvingsleverancier.

Om de montage op een specifiek voertuig te bevestigen, meet u bij de volgende reminspectie de trommeldiameter en de trommelbreedte en noteert u de OEM van de as en het modelnummer op het aslabel. Vergelijk deze met de 4710Q-specificatie (trommeldiameter 16,5 inch, schoenbreedte 5 inch) voordat u bestelt.

OEM versus aftermarket 4710Q: hoe het kwaliteitsverschil eruit ziet

De 4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• Kwaliteit stalen platform: OEM-specificatie 4710Q-schoenen maken gebruik van laaggelegeerd (HSLA) staal met hoge sterkte voor het lijf en de tafel, met een minimale vloeigrens van 50.000 psi (345 MPa) . Budget aftermarket-schoenen kunnen zacht staal gebruiken (vloeisterkte 36.000 psi / 248 MPa), dat gevoeliger is voor scheuren in het web onder de cyclische buigbelastingen die worden opgelegd door krachtig remmen op beladen voertuigen. Inspecteer op scheuren in het lijf bij de nokvolgerpocket en bij het ankerpengat; dit zijn de plaatsen met de hoogste spanning.
• Consistentie van de wrijvingsvoering: SAE J661-certificering vereist wrijvingstests van de daadwerkelijke productievoering, waarbij de koude en warme coëfficiënt binnen de Q-aanduidingsband vallen. Sommige goedkope leveranciers certificeren één batch en produceren daaropvolgende batches met een inconsistente formulering. Een inconsistente wrijvingscoëfficiënt over een stel schoenen resulteert in een ongelijkmatige remwerking - het equivalent van een niet-overeenkomende remkracht over de as, wat trekkracht, voortijdige slijtage van de schoen met hogere wrijving en een verminderde totale remkracht van de schoen met lagere wrijving veroorzaakt.
• Integriteit van verbinding tussen voering en tafel: Geklonken voeringen moeten klinknagelgaten hebben die op de juiste diepte zijn verzonken, zodat de klinknagelkop volledig verzonken is en geen contact kan maken met het trommeloppervlak voordat de voering de minimale dikte heeft bereikt. Onjuist verzonken klinknagels maken contact met de trommel 3-5 mm ervoor de voering bereikt de minimale dikte, waardoor er onmiddellijk krassen op de trommel ontstaan en de noodzaak bestaat om naast het vervangen van de schoenen ook de trommel te vervangen.
• Boogslijpen: De shoe table arc radius must match the drum radius to within 0,010 inch (0,25 mm) voor volledig contact met de voering. Een schoen met een niet-overeenkomende boog maakt alleen in het midden of de randen contact met de trommel, waardoor het effectieve remoppervlak tot 40% wordt verminderd en een versnelde plaatselijke slijtage van de voering wordt veroorzaakt.

Inspectie, slijtagelimieten en wanneer de 4710Q moet worden vervangen

FMVSS 121 en CVSA (Commercial Vehicle Safety Alliance) criteria voor inspectie langs de weg definiëren de minimale omstandigheden waaronder een 4710Q-remschoen moet worden vervangen. Normen voor preventief wagenparkonderhoud gebruiken doorgaans conservatievere drempels om overtredingen buiten dienst langs de weg te voorkomen en consistente remprestaties gedurende het onderhoudsinterval te garanderen.

• Minimale voeringdikte: FMVSS 121 specificeert vervanging op 0,25 inch (6,35 mm) gemeten op het dunste punt, exclusief eventuele afschuining. De meeste onderhoudsnormen voor wagenparken vervangen op 0,375 inch (9,5 mm) — de 3/8-inch regel — om consistente prestaties tijdens het volgende inspectie-interval te garanderen en noodvervanging onderweg te voorkomen.
• Webkraken: Elke scheur in het schoenenweb – zichtbaar met het blote oog tijdens een praktische inspectie – is een onmiddellijk weggooicriterium. Scheuren in het web verspreiden zich snel onder rembelasting en kunnen resulteren in het volledig instorten van de schoen in de remtrommel, een catastrofale storingsmodus die totaal verlies van remmen op het betreffende wiel veroorzaakt.
• Vervuiling van de voering: Het binnendringen van vet of olie in de voeringmatrix vermindert de wrijvingscoëfficiënt met 50-70% op het besmette gebied. Vervuilde voeringen kunnen niet worden gereinigd en weer in gebruik worden genomen; vervanging is verplicht. Identificeer en repareer de bron van de verontreiniging (defecte asafdichting, wiellagerafdichting of overpakking van de smeernippel van de slappe afsteller) voordat u nieuwe schoenen monteert.
• Delaminatie of chunking van de voering: Elk voeringgedeelte dat is losgeraakt van de schoenentafel, over de volledige dikte is gebarsten of dat de randen zijn afgebrokkeld, is een vervangingsindicator, ongeacht de gemeten dikte. Gedelamineerde delen kunnen klem komen te zitten tussen de schoen en de trommel, waardoor de rem vastloopt.
• Slijtage nokkenrol en ankerpen: De 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

Best practices voor installatie voor remschoen 4710Q

Het installeren van een 4710Q remschoen bepaalt correct of de nieuwe schoenen hun nominale prestaties leveren vanaf de eerste remtoepassing of een langere inloopperiode vereisen met verminderde effectiviteit. Deze stappen vertegenwoordigen de gevestigde praktijk voor remservice bij bedrijfsvoertuigen:

• Vervangen bij complete assensets: Vervang altijd alle schoenen op een complete as (beide wielen) gelijktijdig. Door nieuwe en gedeeltelijk versleten schoenen op dezelfde as te combineren, ontstaat er een onbalans in de remkracht, waardoor het voertuig bij krachtig remmen gaat trekken. Hetzelfde principe is van toepassing op wrijvingscodes: meng nooit Q-gecodeerde en verschillend gecodeerde voeringen op dezelfde as.
• Inspecteer en meet de trommel vóór hermontage: Meet de binnendiameter van de trommel op meerdere posities met behulp van een trommelmicrometer. De maximale bruikbare diameter voor een standaard 16,5-inch trommel is doorgaans 16.620 inch — controleer aan de hand van de op de voorkant van de trommel gestempelde weggooimaat van de fabrikant van de trommel. Een trommel op of nabij de wegwerpdiameter moet worden vervangen en mag niet opnieuw worden gebruikt met nieuwe schoenen - de combinatie veroorzaakt snelle slijtage van de voering en inferieure remprestaties.
• Reinig alle hardwarecontactpunten: Verwijder oud vet, corrosie en remstof van de ankerpen, nokkenbussen, contactoppervlakken van de nokkenrollen en abutmentpads voordat u ze opnieuw monteert. Breng een dun laagje remsmeermiddel voor hoge temperaturen (geen vet) aan op alle metaal-op-metaal contactpunten – alleen de boring van de ankerpen, het contact tussen de rollen en de nok en de steunpads van de spin. Breng geen smeermiddel aan op het oppervlak van de wrijvingsvoering of op het trommelremoppervlak.
• Stel de aanvankelijke afstelling van de remsteller correct in: Na installatie dient u de remsteller handmatig terug te draaien om ongeveer de speling te voorzien 0,020–0,030 inch (0,5–0,75 mm) speling tussen voering en trommel, bevestigd door te controleren of de trommel vrij draait met lichte weerstand maar zonder binding. Automatische remstellers (ASA's) moeten zichzelf aanpassen aan de speling na de eerste paar keer remmen. Controleer of de slag bij de remcilinder-stoterstang niet groter is dan 1,75 inch (44,5 mm) bij volledige remwerking.
• Voer een rempolijstprocedure uit (inloopprocedure): Nieuwe voeringen vereisen een gecontroleerde beddingcyclus om een dunne, uniforme film van wrijvingsmateriaal op het trommeloppervlak over te brengen en de voeringboog op de trommel te plaatsen. De standaard polijstprocedure voor bedrijfsvoertuigen omvat 20-30 gematigde stops vanaf 30 km/u , waardoor de remmen tussen toepassingen kunnen afkoelen. Vermijd krachtig remmen gedurende de eerste 320 tot 300 kilometer dat u rijdt. Het overslaan van deze procedure resulteert in geglazuurde voeringen en verminderde wrijving gedurende het eerste deel van de levensduur van de voering.
